Как выбрать электрический кабель: виды, сечения и правила безопасной прокладки
Медные и алюминиевые жилы различаются между собой проводимостью, пластичностью и поведением в соединениях. В новых внутренних линиях чаще встречается медный кабель. Алюминий характерен для старых сетей и отдельных вводных решений. Число жил связано со схемой питания: фаза, ноль и защитный проводник образуют трёхпроводную линию.
Сечение показывает площадь токопроводящей жилы и связано с нагревом при длительной нагрузке. Чем выше потребляемая мощность и длиннее линия, тем важнее расчёт по допустимому току и падению напряжения. Перед тем как купить провод, нужно провести анализ по схеме: потребитель → мощность → ток → сечение → автомат.
|
Участок линии |
Что учитывается |
|
Освещение |
Малая нагрузка, отдельная группа |
|
Розетки |
Суммарная мощность подключаемых приборов |
|
Кухонная техника |
Отдельные линии для мощного потребления |
|
Внутри помещения или на улице |
Оболочка, климат, механическая защита |
Марки кабеля и назначение
Марка кабеля описывает конструкцию: материал жил, изоляцию, оболочку, гибкость и область применения:
-
ВВГнг-LS часто встречается в стационарной внутренней проводке;
-
NYM применяют для внутренних линий при подходящих условиях монтажа.
ПВС относится к гибким шнурам, а СИП — к самонесущим изолированным проводам для воздушных линий электропередач. Эти изделия решают разные задачи, поэтому совпадение сечения ещё не делает их взаимозаменяемыми.

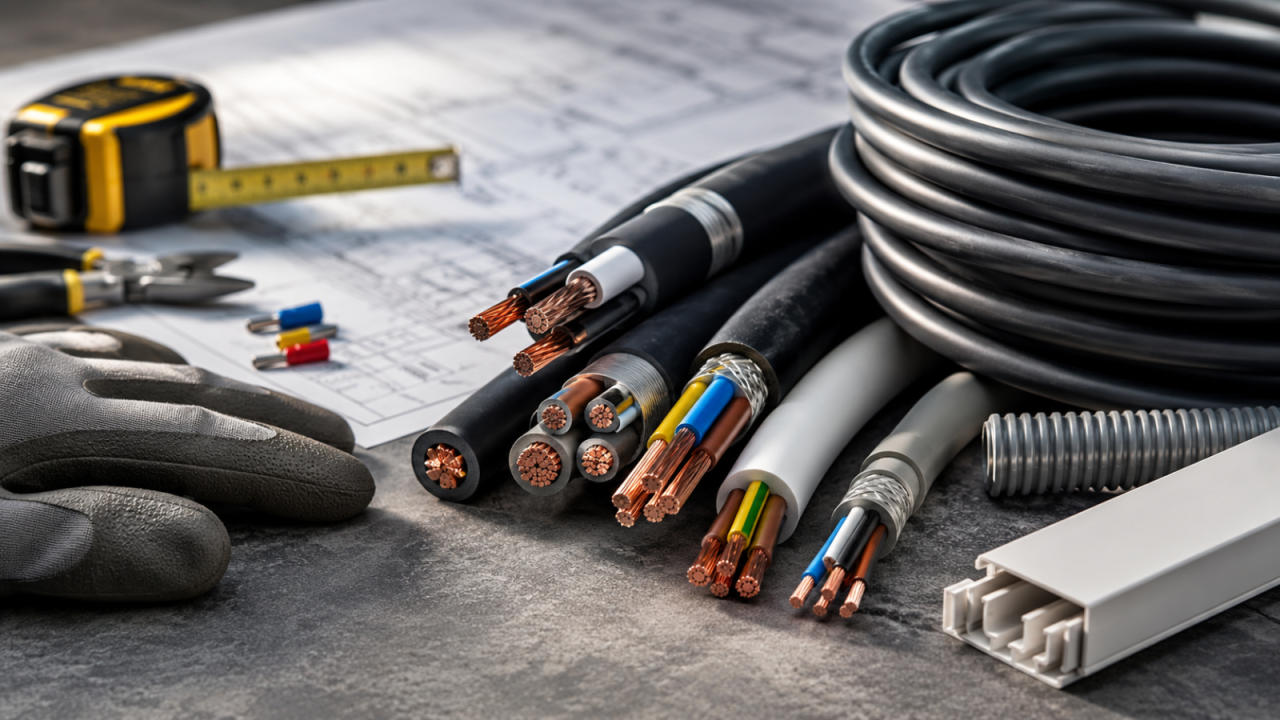

Изображение сгенерировано с помощью ChatGPT
Скрытая прокладка в штробе, открытая линия в кабель-канале и участок в гофре дают разные условия охлаждения. В плотной среде кабель хуже отдаёт тепло; в деревянных конструкциях добавляется вопрос пожарной безопасности. На улице значимы надежная оболочка — защита от ультрафиолета, влаги и температурных перепадов.
Автоматический выключатель связан с кабелем напрямую: он отключает линию при перегрузке или коротком замыкании. Номинал автомата не описывает «мощность розетки», а соотносится с допустимым током кабеля и способом прокладки. УЗО или дифавтомат добавляют защиту по току утечки, но не заменяют расчёт сечения.
Электрический кабель оценивается по связке параметров: жила, сечение, оболочка, марка, прокладка и защита. Ошибка в одном элементе меняет работу всей линии, даже если остальные характеристики выглядят подходящими.
